0x00 介绍
grafana是一款开源的数据可视化产品，支持prometheus等多种数据源，界面效果炫丽，操作方便灵活，支持大屏展示模式。grafana是目前最适合做prometheus数据可视化的产品，虽然prometheus也提供了可视化功能，但功能太弱无法满足大部分生产需求，prometheus的强项在于数据存储和数据查询，grafana的强项在于数据展示，两个系统配合就能打造强大的监控系统。0x01 QuickStart
我们通过一个展示cpu使用率的面板来快速上手grafana
配置数据源
我们首先需要配置一个数据源，在界面点击Configuration-> Data Sources进入数据源创建界面，选择Prometheus数据源
- URL：prometheus地址，如果是kubernetes环境可以直接用service名称
- Access：有Server和Browser两种模式，选择Server
- Timeout：建议设置该值，建议30s+
点击Save & test测试并保存
创建面板
点击工具栏+号，选择dashboard
选择Add an empty panel创建一个空的面板，面板功能如下
- ① 效果预览
- ② 表达式编辑
- ③ 组件列表
- ④ 属性配置
将我们上一篇讲到的计算cpu使用率表达式输入到②区域
100-irate(node_cpu_seconds_total{cpu="0",instance="10.66.222.11:9100",mode="idle"}[1m])*100
点击右上角Apply就可以保存，返回到首页就能看到我们创建的面板
点击右上角时间选项可以自定义范围
- ① 选择时间范围
- ② 常用时间范围
- ③ 自定义时间范围
除了在这里选择时间范围，也可以在图上直接框选范围，放开就自动显示框选的范围数据，非常方便
这样我们就完成了一个简单的cpu使用率监控图
功能完善
在上面的例子中，虽然图出来了，但是很多地方还不是很完善
- 指标值没有按照百分比显示
- 标签显示的是原始字符串
- 只能显示一台主机监控指标
我们可以在标题上点击进入编辑界面
我们在Legend输入{{node}}，可以设置标签显示值

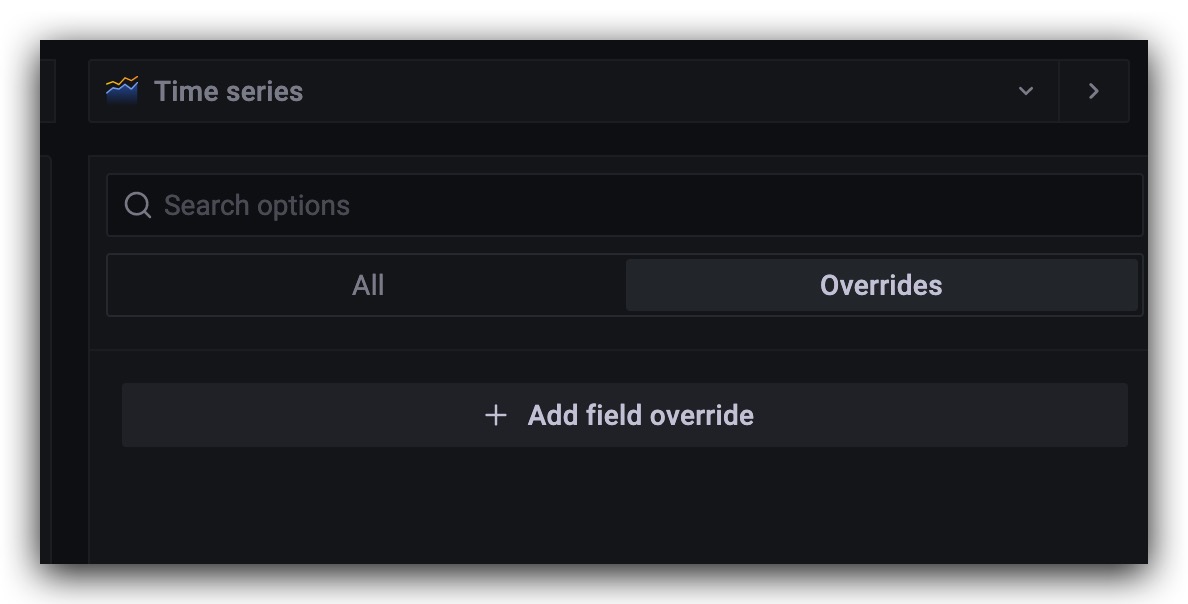

在右边面板选择Overrides->Add field override->Fields with name
选择指标值
点击Add override property，选择需要覆盖的属性，输入Unit选择Standard Option -> Unit，这个是设置指标值的单位，输入Percent选择Misc->Percent(1/100)即可
这样显示效果就好很多
0x03一个完整的示例

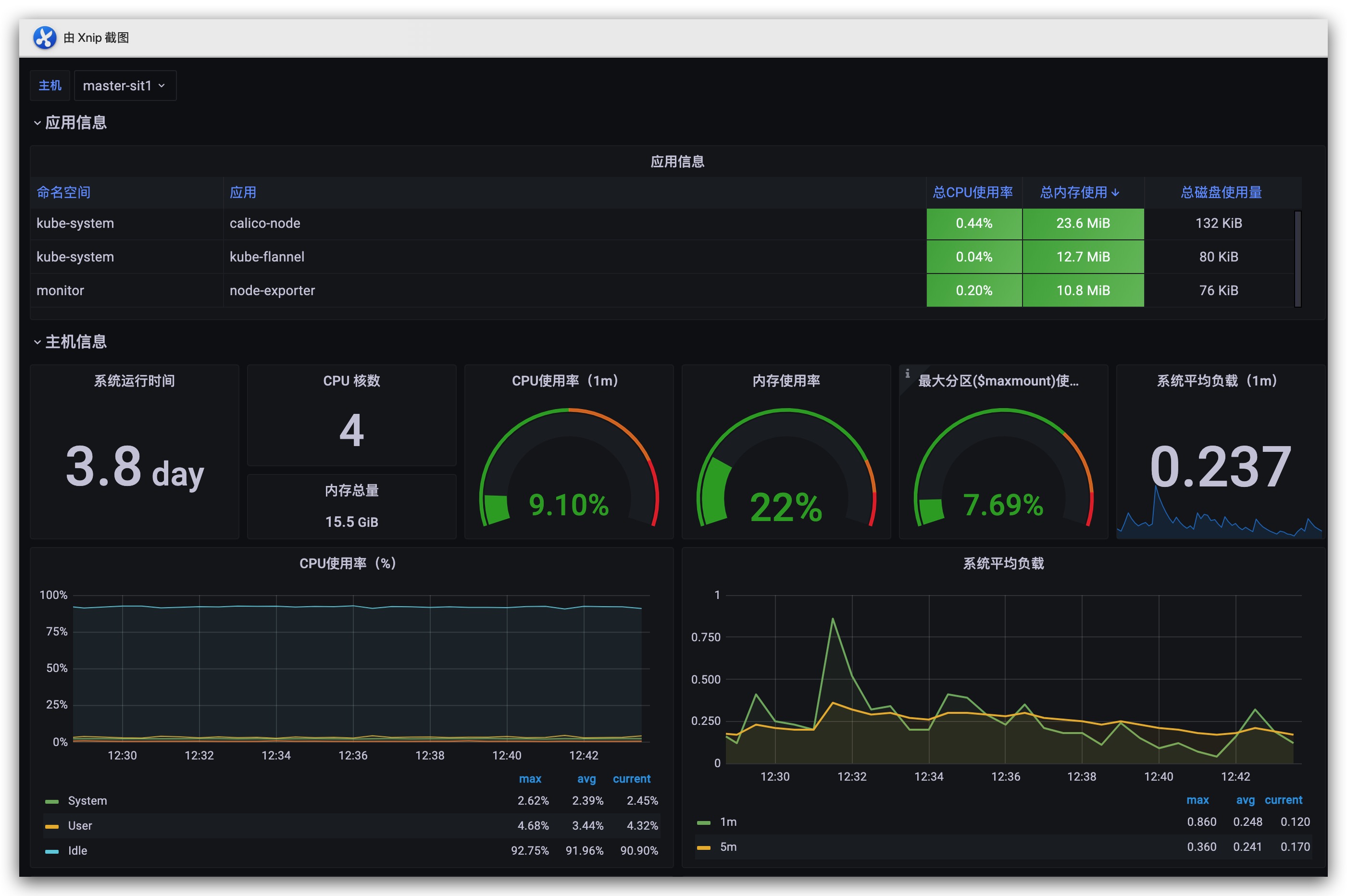

下面我们制作一个完整功能的监控面板，如图
该面板包含以下内容
- 表格组件
- 仪表盘组件
- 文本框组件
- 折线图
- 下拉框选择指定主机，显示指定主机指标信息
表格中的指标是k8s集群主机上应用指标信息，我们不考虑数据来源，只做功能讲解
0x00 表格组件
介绍
表格组件首先需要确定一个连接标签，所有的查询结果都需要包含该标签，grafana会将结果进行平铺，比如统计主机POD数量的PromQL如下
➜ count(kube_pod_info {})by (node)
{node="node-sit1"} 21
{node="master-sit1"} 6
{node="node-sit2"} 13
{node="master-sit2"} 3
统计主机CPU核数PromQL如下
➜ kube_node_status_capacity_cpu_cores
kube_node_status_capacity_cpu_cores{node="master-sit1"} 4
kube_node_status_capacity_cpu_cores{node="master-sit2"} 4
kube_node_status_capacity_cpu_cores{node="node-sit1"} 8
kube_node_status_capacity_cpu_cores{node="node-sit2"} 8
那么按照node连接的话，显示结果如下
| node | Pod | Cpu |
| ———– | —- | —- |
| master-sit1 | 6 | 4 |
| master-sit2 | 3 | 4 |
| node-sit1 | 21 | 8 |
| node-sit2 | 13 | 8 |
当然列名称可以自定义
使用
如图，我们需要按照节点(node标签)进行连接，我们先查询出第一个指标POD数
1. 修改组件为Table组件
2. 设置查询属性
- ① 查询语句
count(kube_pod_info {})by (node)
- ② 设置格式为Table
- ③ 把Instant选上，Instant表示显示当前值，因为数据是时序数据，会显示时间段内所有数据，表格只需显示当前值即可
接下来我们查询cpu总数，查询语句为kube_node_status_capacity_cpu_cores，点击+Query就可以增加查询语句，同样需要设置Format和Instant属性
但结果并没有如我们预期
两个查询结果并没有在同一个表格中，需要从选择框中手动选择，这是因为我们没有定义分组字段，下面我们定义连接字段，选择Transform->Outer join
从下拉框中选择node作为连接标签
如图，结果现在显示在同一个表格中，但是字段过于混乱，这是因为grafana将所有标签和指标值都展示在表格中，在Transform点击Add transformation选择Organize fIelds，点击标签前面的眼睛图标可以设置字段的显示和隐藏
最终效果
字段标题，也可以在Organize fields进行设置
按照同样的方式加上CPU使用率字段，查询语句如下
100-avg(irate(node_cpu_seconds_total{mode="idle"}[1m])) by (node) *100
我们可以对CPU使用率进行属性覆盖，设置单位为百分比
我们可以对CPU使用率设置背景色，比如80%以下显示绿色，80%-90%显示黄色，90%以上显示红色，我们需要设置两个属性
- Thrsholds
- Cell Display mode
Thrsholds选择Percentage，并设置红色90，黄色80，cell display mode有多种颜色方案可以选择，大家根据自己的需要自行选择颜色方案，为了演示效果，我们设置了较小的值，效果如下
根据前面介绍的方案将剩余的列配置上，查询语句如下
#内存总数-设置单位为byte(IEC)
kube_node_status_capacity_memory_bytes-0
#内存使用率
((node_memory_MemTotal_bytes{} - node_memory_MemFree_bytes{} - node_memory_Buffers_bytes{} - node_memory_Cached_bytes{}) / (node_memory_MemTotal_bytes{} )) * 100
#打开连接数
node_netstat_Tcp_CurrEstab+node_sockstat_TCP_tw
#负载(1m)
node_load1
#负载(5m)
node_load5
#负载(15m)
node_load15
0x01 文本框组件
介绍
文本框组件可以显示一些核心指标，比如系统负载，运行时间，内存数等，如图
使用
上图显示的是指定主机运行时间，cpu数，内存总理和1m内的负载情况，会根据用户选择的主机进行变化，所以第一步我们需要配置用户选择框，也就是下面这个
点击右上角配置图标
在Variable页面添加变量，过滤条件在grafana中称之为变量（Variable），变量信息如下
- ① 变量名称，该名称可以在面板查询语句中使用进行数据过滤，最好用英文名
- ② 标签名称，显示在界面上，建议用中文
- ③ 数据查询语句，这里需要使用label_values这个函数用于提取标签值
- ④ 设置排序，建议设置，这样数据看起来会更整齐
- ⑤ 可以设置是否允许选择多值
- ⑥ 设置是否可以全选，会在下拉框出现
All的选项 - ⑦ 数据预览，可以检查数据是否正确
我们新加一块面板显示系统运行时间，如果要添加新的面板，点击右上角Add panel图标
选择组件Stat，输入以下表达式，并勾选Instant属性
time() - node_boot_time_seconds{node=~"$node"}
$node指之前配置的变量
这里显示的秒数，我们需要将之转换为可阅读，并且这里显示的是红色字体，这是因为stat默认颜色方案是超过80显示红色，在右边的All面板中设置Standard options->Unit为second(s)，删除Thresholds

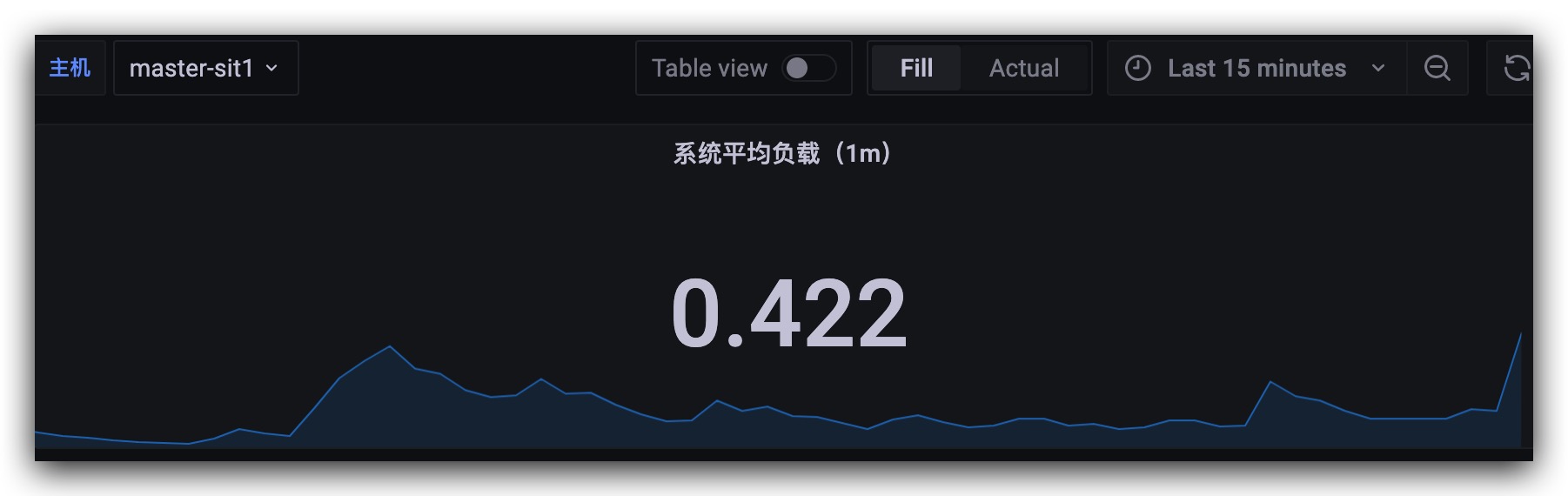

选择不同主机可以数据动态更新，现在颜色是绿色，如果不需要颜色，可以将All->Stat Style->Color mode设置为None。这里Stat仅仅显示的是当前指标值，因为我们上面把instant属性勾选上了，如果不勾选instant，stat会在底部绘制一个简单的折线图，效果如图
0x02 仪表盘
介绍
仪表盘可以更直观展示指标，因为仪表盘可以设置阀值和颜色方案，如图
使用
我们以CPU使用率为例，选择组件Gauge，查询语句如下
100 - (avg(irate(node_cpu_seconds_total{node=~"$node",mode="idle"}[1m])) * 100)
- 设置Unit为Percent(1/100)
- 设置Thresholds，设置三个阀值，80，90
- 设置属性
Gauge->Show threshold markers为True
效果如下
0x03 折线图
介绍
折线图前面介绍过，可以展示数据的连续变化，如图
使用
我们就以系统平均负载的面板为例，该面板显示主机三个指标变化情况，分别是1m内负载，5m内负载，15分钟内负载，首先选择组件Graph，添加三个查询面板，查询语句分别为
node_load1{node=~"$node"}
node_load5{node=~"$node"}
node_load15{node=~"$node"}
0x04 其他功能
面板导入
grafana之间面板是可以导入导出的，我们可以将测试环境的面板直接导入生产，也可以从网上下载别人做好的面板直接导入，点击右上角看板配置，在JSON Model页面可以导出看板配置，其实就是一个json字符串
如果需要导入，到首页点击Dashboard的图标进入看板管理界面，点击Import
grafana支持两种导入模式，本地导入和远程导入
- 本地导入就是上传本地的json文件
- 远程导入可以直接输入grafana官网上的看板id就可以导入，grafana官网有很多第三方制作好的看板，每个看到都有一个id，输入id即可导入，地址为https://grafana.com/grafana/dashboards
点击看板进入详情，在右边会显示该看板的id，并且也支持下载
主题配置

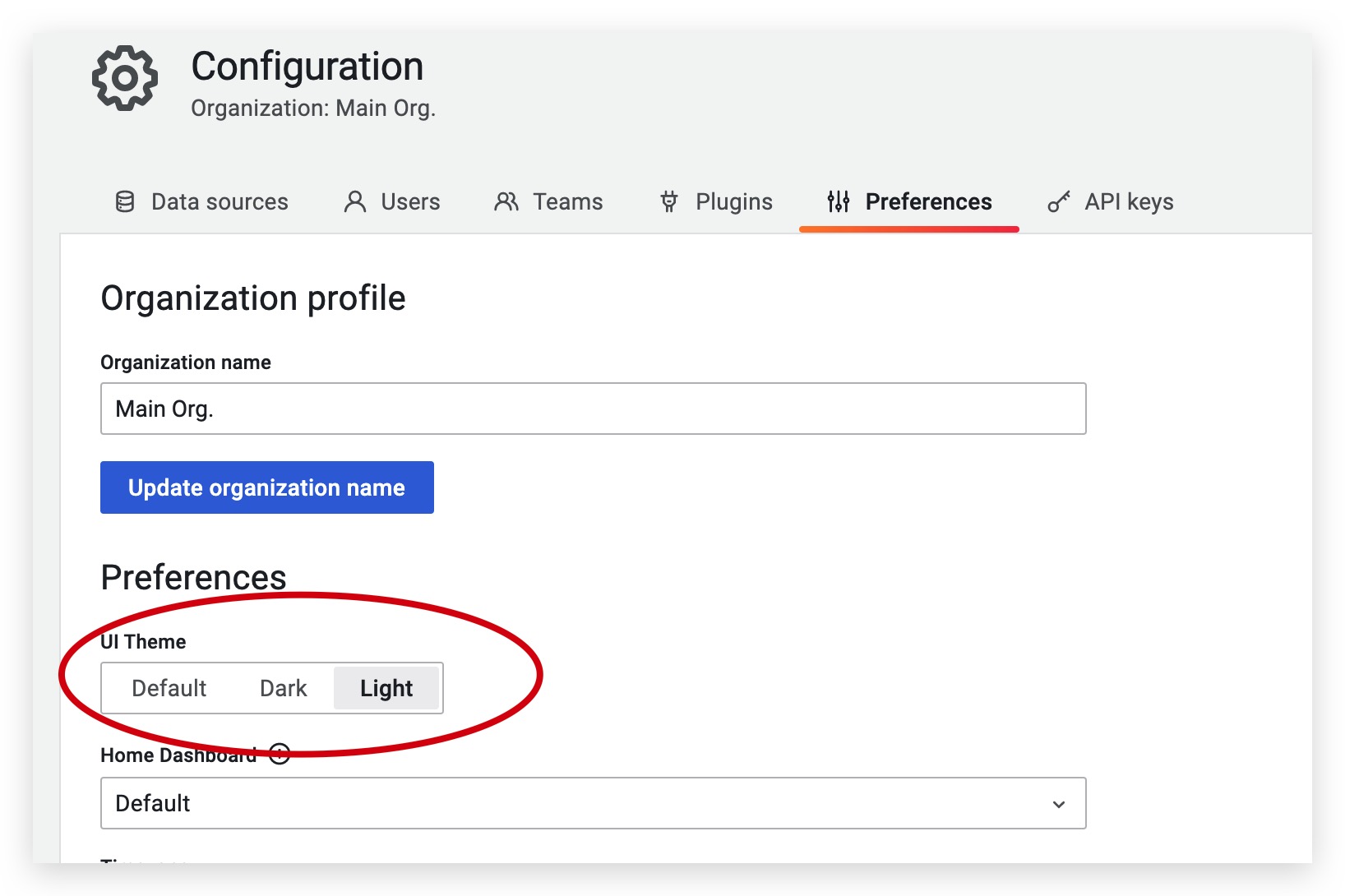

grafana默认是暗色主题，说实话，虽然看起来较为炫酷，但显示效果并不是很好，grafana支持light主题，在系统配置中可以配置主题
